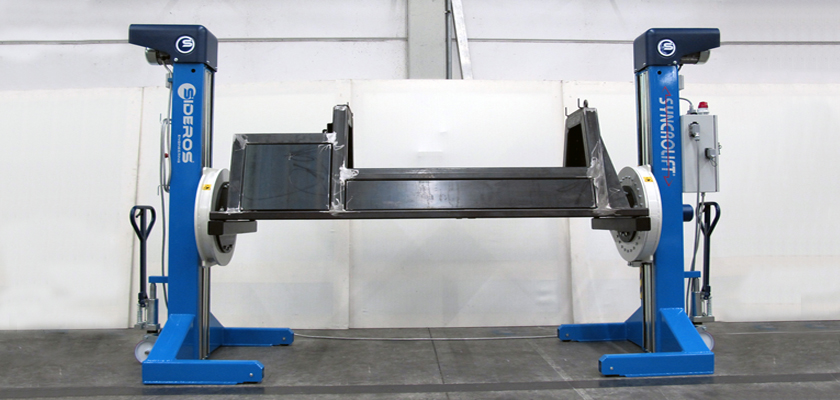

HEAD AND TAILSTOCK POSITIONERS
Capacities: from 4.000 kg (8,800 lb) to 15.000 kg (33,000 lb)
CARACTERÍSTICAS:
Sideros posicionadores punto y contrapunto se pueden utilizar para una variedad de piezas y soldaduras. Normalmente, un posicionador de soldadura punto y contrapunto se utiliza para las formas largas rectangulares que deben ser sostenidas por sus dos extremos.
Sub-bases móviles de potencia manual y opcionalmente motorizadas se pueden proporcionar sobre raíles de acuerdo con la longitud de las partes, con el fin de operar en piezas de diferentes tamaños y formas que utilizan una única estación.
Con una amplia gama de velocidades de rotación todos los procesos de soldadura se pueden proveer: como MIG , TIG , SAW y soldadura láser.

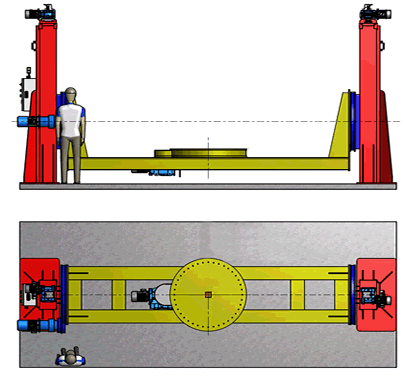

Una configuración típica consiste de un posicionador punto y contrapunto conducido con una corona giratoria. Los posicionadores punto y contrapunto sincronizados duales se pueden utilizar para piezas excepcionalmente largas o partes que tienen preocupaciones de torsión. Versiones robóticas para aplicaciones manuales se pueden suministrar dependiendo de Vs. necesidades específicas.
FUNCIONES:
Sincronización perfecta para los mejores resultados. En el caso de posicionadores elevadores punto y contrapunto, la sincronización entre punto y contrapunto utiliza variadores de frecuencia de AC que proveen sincronización dinámica durante el ciclo de elevación, así como re-sincronización absoluta mecánica en carrera completa, en los extremos superiores o inferiores de las colunas. El eje de elevación utiliza dos husillos de bolas para la redundancia, acoplados entre sí y accionado por un motor común.
CARACTERÍSTICAS DE MÁQUINAS:
• Adecuado para soldaduras largas.
• Capacidades de 4.000 kg hasta 25.000 kg.
• Bajo mantenimiento.
• Cuadro de mandos incluido en todos los modelos.
• Controle velocidad de rotación AC 50:1.
• Pantalla LCD para la visualización de: mensajes, advertencias, problemas y funcionamiento gráfico.
• Codificador absoluto realizado con un alto nivel de precisión, rotaciones y diagnóstico.
• Husillo de bolas para ciclos de trabajo de alta precisión y rendimiento.
• Unidades de indicación de la altura de elevación de cada columna.
• Control de nivelación de carga automática con re-alineamiento de las columnas que no estén en línea.
POSICIONADOR PUNTO Y CONTRAPUNTO ESPECIFICACIONES Y DIMENSIONES |
|||||||
CARACTERÍSTICAS TÉCNICAS |
SLC 4.000 |
SLC 5.000 |
SLC 6.000 |
SLC 10.000 |
SLC 12.000 |
SLC 15.000 |
SLC 20.000 |
Número máximo [kg] |
4.000 |
5.000 |
6.000 |
10.000) |
12.000 |
15.000 |
20.000 |
Ø Mesa giratoria [mm] |
600 |
750 |
750 |
900 |
1.000 |
1.000 |
1.000 |
Par máximo [nm] |
3.500 |
4.000 |
4.000 |
7.500 |
10.000 |
10.000 |
22.000 |
OPCIONAL: - Interruptor de controle de pie - Bastidor de soporte de partes soldadas - Sub-bases móviles motorizadas o manuales sobre raíles - Integración robótica |
|||||||
