POSICIONADORES DE SOLDADURA DE 3 EJES
Capacidades desde 1.250 kg hasta 100.000 kg
Movimientos a 3 ejes: elevación,
inclinación
hasta 140° y rotación eléctrica de la mesa
CARACTERÍSTICAS:
Los posicionadores y manipuladores innovadores ROTOLIFT han sido ideados para las operaciones de montaje y soldadura en las que se proporcionan para rotación, inclinación y elevación. Esto permite al operador trabajar en una posición ergonómica, reducir considerablemente la cantidad de trabajo y el uso de los medios de elevación habituales.
La máquina levanta e inclina la pieza por trabajar a través de cilindros oleodinámicos, mientras la rotación de la mesa lleva pieza a una velocidad controlada mediante el uso de un grupo de movimiento accionado eléctricamente o hidráulicamente.
VENTAJAS DEL USO DE ROTOLIFT:
- ROTOLIFT acelera las operaciones de montaje y soldadura, reduciendo al mínimo el uso de equipos de elevación.
- ROTOLIFT elimina las ineficiencias del personal de producción causadas por la escasa disponibilidad de equipos de elevación.
- ROTOLIFT mejora las actividades y el rendimiento del personal, ya que reduce drásticamente el movimiento de la pieza acelerando cada transacción.
- ROTOLIFT posiciona correctamente las piezas por soldar permitiendo un depósito adecuado del baño de soldadura, con el resultado de que, incluso el personal no muy cualificado es capaz de realizar soldaduras seguras y de buena calidad.
- ROTOLIFT garantiza un trabajo en total seguridad, la pieza por trabajar está comodamente fijada en la mesa giratoria puesta en posición horizontal y se puede mover sin renunciar a cualquier posición. Esto evitará el uso continuo de los medios de elevación (carros puentes, montacargas, cuerdas, bandas y cadenas) y los riesgos a ellos relacionados.
- ROTOLIFT es una máquina ergonómica, de gran flexibilidad y movilidad. El operador tiene la posibilidad de llevar la pieza de trabajo en la posición más adecuada para él, eliminando totalmente su necesidad de trabajar agachado hacia el suelo o subido por escaleras y/o andamios.

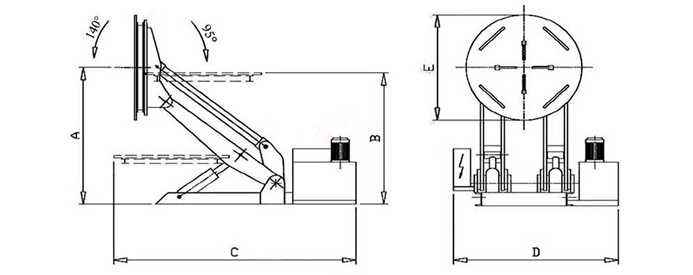

DATOS Y DIMENSIONES ROTOLIFT |
|||||||
|
|||||||
ESPECIFICACIONES |
RL 1.250 |
RL 2.000 |
RL 3.000 |
RL 4.500 |
RL 6.500 |
RL 8.500 |
RL 11.000 |
Carga máxima [kg] |
1.250 |
2.000 |
3.000 |
4.500 |
6.500 |
8.500 |
11.000 |
Máxima inclinación de la mesa |
95°/140° |
95°/140° |
95°/140° |
95°/140° |
95°/140° |
95°/140° |
95°/140° |
Tiempo rotación de la mesa, versión oleodinámica [rotaciones/min] |
2 |
1,75 |
1,50 |
0,90 |
0,60 |
Indisponible |
Indisponible |
Tiempo rotación de la mesa, versión eléctrica [rotaciones/min] |
0,05÷2 |
0,05÷2 |
0,05÷2 |
0,05÷1,5 |
0,05÷1,5 |
0,05÷1 |
0,05÷1 |
Altura máxima del centro de rotación con mesa vertical "A" |
1.120 |
1.300 |
1.620 |
2.085 |
2.400 |
2.780 |
2.900 |
Altura min/max nivel mesa horizontal "B" |
700/1.300 |
700/1.500 |
720/1.570 |
900/2.160 |
960/2.470 |
1.230/3.000 |
1.300/3.150 |
Longitud total [mm] "C" |
1.900 |
2.000 |
2.400 |
3.000 |
3.600 |
3.900 |
4.900 |
Anchura total [mm] "D" |
1.700 |
1.950 |
2.050 |
2.160 |
2.300 |
2.400 |
2.400 |
Peso máquina [kg] |
727 |
1.114 |
1.477 |
2.627 |
3.434 |
4.590 |
5.100 |
Dimensiones mesa [mm] "E" |
Ø 800 |
Ø 800 |
Ø 1.100 |
Ø 1.500 |
Ø 1.500 |
Ø 1.710 |
Ø 1.710 |
A PETICIÓN: |
|||||||
OPCIONAL: |
|||||||
|
|
